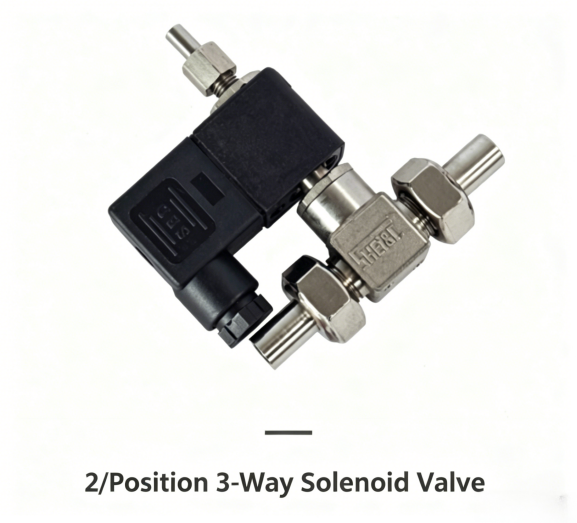

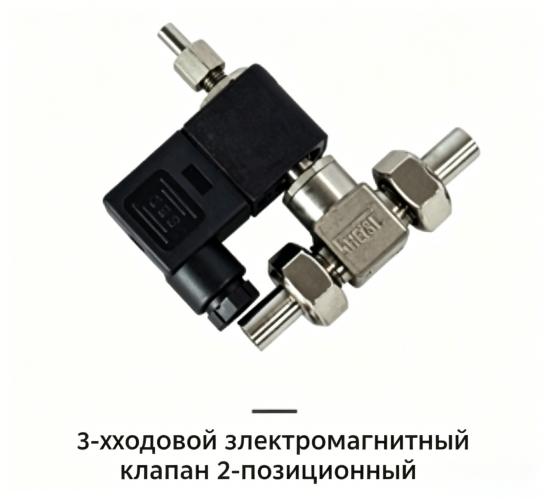

Трехходовой переключающий клапан двухпозиционный (приборный электромагнитный клапан)
8.1 Стандартное наименование
Электромагнитный переключающий клапан для систем отбора пароводяных проб, автоматический перепускной и отсечной приборный клапан.
8.2 Конструктивные особенности
8.2.1 Тип присоединения
Оба конца оснащены приварными патрубками из нержавеющей стали, предназначены для стыковой сварки с приборными бесшовными стальными трубами на электростанциях. Монтаж простой, обеспечивается высокая герметичность, полностью соответствует монтажным стандартам трубопроводов для отбора пароводяных проб.
8.2.2 Привод и система управления
Управление осуществляется электромагнитной катушкой, автоматическое включение и отключение по электрическому сигналу. Корпус имеет компактную конструкцию и быстрое срабатывание, обеспечивает оперативное перекрытие потока среды при возникновении аномальных режимов работы.
8.2.3 Материал корпуса
Весь корпус выполнен из кованой нержавеющей стали марок 304/316, класс давления PN25. Обладает коррозионной стойкостью и устойчивостью к высокому давлению, подходит для эксплуатации с пароводяными средами при высоких температурах и давлениях, а также чистыми технологическими средами.
8.2.4 Основное функциональное назначение
Создан специально для систем отбора пароводяных проб электростанций, сочетает функции защиты от перегрузки по давлению и автоматического отсечения. При аномальном повышении давления пробной воды предохранительный клапан автоматически закрывается, предотвращая ударное воздействие высоконапорной среды и повреждение расположенных далее онлайн-аналитических приборов (кондуктометров, рН-метров, анализаторов растворенного кислорода и др.). Является важным защитным элементом для безопасной эксплуатации приборных систем.
8.3 Области применения
8.3.1 Энергетическая отрасль (основная область применения)
Штатное оборудование систем отбора пароводяных проб, панелей отбора проб высоких температур и давлений, а также низкотемпературных приборных панелей на тепловых электростанциях, ТЭЦ и атомных электростанциях. Устанавливается на входе онлайн-аналитических приборов как последний защитный рубеж. При колебаниях или перегрузке по давлению автоматически отсекает поток пробной воды, предотвращая повреждение дорогостоящего аналитического оборудования. Используется для безопасного контроля в пробоотборных контурах пароводяных систем котлов, паровых турбин и другого теплового оборудования.
8.3.2 Нефтехимическая промышленность
Применяется в системах отбора проб технологических сред на нефтеперерабатывающих и газоперерабатывающих предприятиях для защиты прецизионных аналитических приборов от воздействия высокого давления и ударных нагрузок среды. Обеспечивает безопасное отсечение и защиту трубопроводов отбора проб агрессивных сред и высоконапорных газов.
8.3.3 Приборостроение и автоматизация
Вспомогательный предохранительный клапан для систем онлайн-анализа качества воды и газов, реализует автоматический безопасный контроль приборных контуров. Защищает газовые и жидкостные контуры лабораторного прецизионного аналитического оборудования, предотвращая необратимые повреждения при резких колебаниях давления.
8.3.4 Металлургия и новая энергетика
Используется для защиты приборов в системах отбора пароводяных проб утилизационных тепловых электростанций металлургических производств и собственных электростанций, а также в контурах анализа технологических сред на предприятиях фотоэлектрической и литиевой промышленности.
