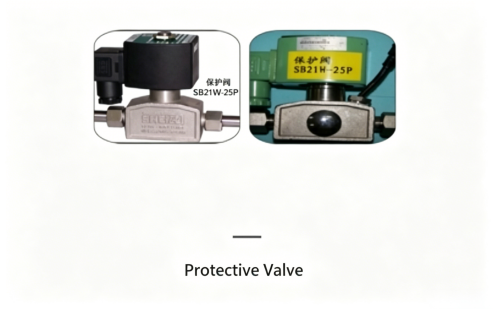

Предохранительный клапан (модель: SB21W-25P)

7.1 Стандартное наименование

Электромагнитный предохранительный клапан для систем отбора пароводяных проб, отсечной клапан от перегрузки по давлению для онлайн-приборов.

7.2 Конструктивные особенности

7.2.1 Тип присоединения

Сварной патрубок, предназначенный для стыковой сварки с приборными бесшовными стальными трубами.

7.2.2 Привод

Управляется электромагнитной катушкой, обеспечивает быстродействующее автоматическое включение/выключение по электрическому сигналу.

7.2.3 Материал

Кованая нержавеющая сталь марок 304/316, класс давления PN25. Подходит для работы с пароводяными средами при высоких температурах и давлениях.

7.2.4 Функциональное назначение

Автоматическое отсечение при аномальном перепаде давления, защищает последующие прецизионные приборы (кондуктометры, рН-метры, анализаторы растворенного кислорода и другие) от повреждений.

7.3 Области применения

7.3.1 Энергетическая отрасль (основная область применения)

Штатное оборудование для систем отбора пароводяных проб, панелей отбора проб высоких температур/давлений и низкотемпературных приборных панелей на тепловых электростанциях, ТЭЦ и атомных электростанциях. Устанавливается на входе онлайн-аналитических приборов как последний рубеж их защиты. При колебаниях или перегрузке по давлению автоматически отключает пробную воду, предотвращая повреждение дорогостоящих аналитических приборов. Используется для безопасного контроля в пробоотборных контурах пароводяных систем котлов, паровых турбин и другого теплового оборудования.

7.3.2 Нефтехимическая промышленность

Применяется в системах отбора проб технологических сред на нефтеперерабатывающих и газоперерабатывающих предприятиях для защиты прецизионных аналитических приборов от повреждений из-за высокого давления и ударного воздействия среды. Обеспечивает безопасное отсечение и защиту трубопроводов отбора проб агрессивных сред и высоконапорных газов.

7.3.3 Приборостроение и автоматизация

Комплектующий предохранительный клапан для систем онлайн-анализа качества воды и газов, обеспечивает автоматический безопасный контроль приборных контуров. Обеспечивает защиту газовых и жидкостных контуров лабораторных прецизионных аналитических приборов, предотвращая необратимые повреждения оборудования из-за резких колебаний давления.

7.3.4 Металлургия и новая энергетика

Используется для защиты приборов в системах отбора пароводяных проб отходных тепловых электростанций металлургических предприятий и собственных электростанций, а также в контурах анализа технологических сред в фотоэлектрической и литиевой промышленности.
