Интегрированный регулирующий клапан для отбора проб из нержавеющей стали
5.1 Стандартное наименование
Интегрированный прецизионный регулирующий клапан для отбора проб из нержавеющей стали (с манометром). Альтернативные наименования: клапан регулирования постоянного расхода для отбора пароводяных проб, приборный клапан микроперерегулирования расхода высокого давления.
5.2 Конструктивные особенности
5.2.1 Материал
Цельнокованая нержавеющая сталь 316L. Обладает повышенной стойкостью к высокому давлению и коррозии, соответствует требованиям российских ГОСТ по эксплуатационным условиям.
5.2.2 Конструкция

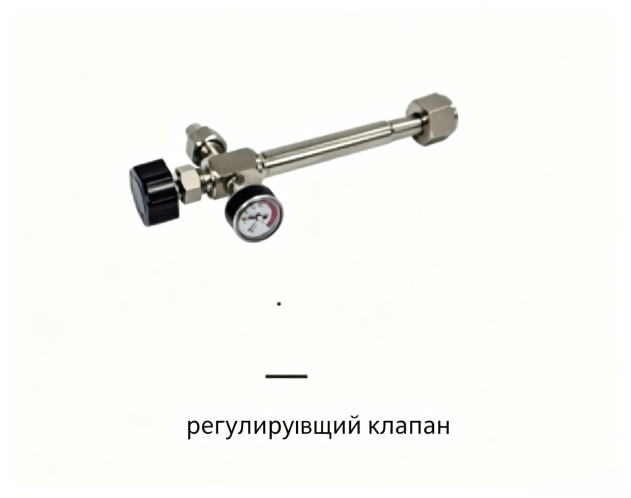

Конструкция с удлинённым штоком, оснащена ручным регулировочным маховиком, прецизионным манометром и боковым портом для отбора проб. Является специализированным модульным регулирующим узлом для систем отбора проб.
5.2.3 Принцип работы
Высокоточный конический затвор обеспечивает плавное микроперерегулирование расхода. Встроенный манометр позволяет визуально контролировать давление в трубопроводе.
5.3 Области применения
5.3.1 Теплоэлектростанции и собственные электростанции (основной целевой рынок)
Штатное оборудование централизованных систем отбора и анализа пароводяных проб на электростанциях. Каждый контур отбора проб питательной воды, котловой воды и пара комплектуется одним таким клапаном. Он работает совместно с охладителями и клапанами стабилизации давления для точного регулирования потока среды, поступающей в анализаторы качества воды. Большое количество собственных электростанций нефтеперерабатывающих предприятий и региональных ТЭЦ России формирует стабильный ежегодный спрос на данную продукцию как для новых объектов, так и в качестве запасных частей; изделие относится к товарам с регулярными повторными закупками.
5.3.2 Нефтеперерабатывающая и газоперерабатывающая промышленность
Применяется в системах онлайн-хроматографического анализа технологических сред на установках каталитического крекинга, гидрориформинга нефтеперерабатывающих заводов, предприятиях по производству СПГ и очистке природного газа. Обеспечивает точное регулирование расхода следовых количеств нефти, газа и кислых газов для сохранения стабильности аналитических показаний.
Крупные российские энергетические проекты, такие как Ямальский СПГ и Амурский газоперерабатывающий завод, используют данные клапаны как обязательное вспомогательное оборудование для генеральных подрядчиков EPC. После ухода европейских и американских брендов регулирующие клапаны из нержавеющей стали 316 китайского производства получили существенное преимущество по соотношению цены и качества.
5.3.3 Коксохимическая и тонкая химическая промышленность
Используется в трубопроводах отбора проб агрессивных технологических сред на предприятиях по синтезу аммиака, метанола и коксохимических производствах. Осуществляет стабильное регулирование потока среды на входе онлайн-анализаторов и исключает негативное влияние перепадов давления на прецизионные датчики. Является основным компонентом систем автоматизированного контроля химических производств.
5.3.4 Экологический мониторинг и лабораторный анализ
Широко применяется в промышленных системах контроля выбросов дымовых газов, высоконапорных контурах реакционных газов и лабораторном оборудовании для хроматографического анализа. Местные российские предприятия производят только обычные клапаны низкого давления, зависимость от импорта прецизионных клапанов для отбора проб превышает 85%, что открывает широкие возможности для рыночной конкуренции.
