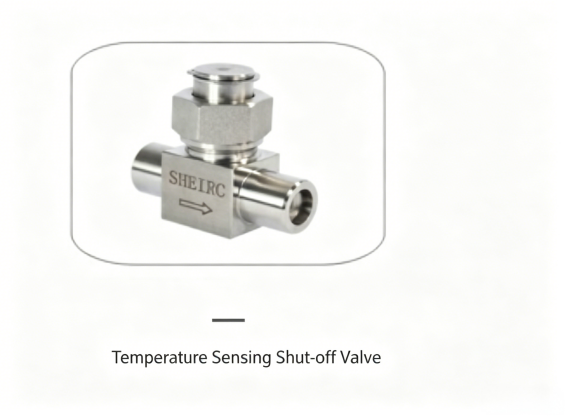

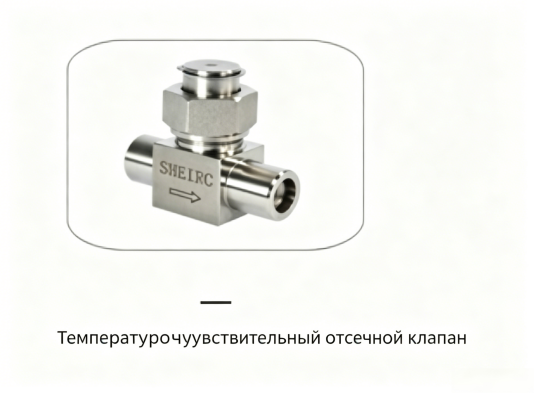

Клапан отсечной температурочувствительный из нержавеющей стали

3.1 Стандартное наименование

Проходной сварной автоматический отсечной клапан из нержавеющей стали с температурным приводом. Альтернативные наименования: предохранительный отсечной клапан с тепловым приводом от перегрева, аварийный отсечной клапан трубопровода при перегреве, приборный предохранительный изолирующий клапан.

3.2 Конструктивные особенности

3.2.1 Тип присоединения

Интегрированное присоединение к трубопроводу под сварку в раструб / стыковую сварку. Выдерживает высокое давление и обеспечивает надёжную герметичность в промышленных трубопроводах для жидкостей под высоким давлением.

3.2.2 Принцип работы

Встроенный температурочувствительный исполнительный элемент (легкоплавкий сплав / металл с эффектом памяти). Полностью механическая пассивная конструкция без внешнего источника питания и сигналов; автоматически полностью закрывается при достижении температуры среды заданного порогового значения.

3.2.3 Материал

Нержавеющая сталь марок 304/316. Обладает высокой устойчивостью к давлению и коррозии, стабильно работает в среде перегретого пара и химических сред.

3.2.4 Функциональное назначение

Аварийное отсечение при перегреве как предохранительное оборудование трубопроводов, автоматически изолирует трубопровод без вмешательства персонала.

3.3 Области применения

3.3.1 Нефтегазовая промышленность

·Вспомогательные трубопроводы газорегуляторных пунктов, ответвления газопроводов и оборудование для заправки КПГ/СПГ. При аномальном повышении температуры среды автоматически отключает источник газа, предотвращая риски взрыва и возгорания.

·Защита от перегрева с помощью предохранительной блокировки для трубопроводов отбора проб на устьях нефтяных и газовых скважин, а также высоконапорных сборно-транспортных трубопроводов.

3.3.2 Энергетическая отрасль

·Системы отбора пароводяных проб котлов и трубопроводы охлаждения паровых турбин на электростанциях, предотвращают повреждение прецизионных приборов и преобразователей из-за перегрева пара.

·Трубопроводы гидравлического масла на тепловых и фотоэлектрических электростанциях, автоматически отключаются при аномальном повышении температуры масла, защищая системы смазки и масляного хозяйства энергоблоков.

3.3.3 Химическая и тонкая химическая промышленность

·Трубопроводы отбора проб реакторов и ответвления транспортных трубопроводов для легковоспламеняющихся и взрывоопасных химических сред. Для высокотемпературных летучих и легко полимеризующихся сред обеспечивает аварийное отсечение при перегреве, предотвращая утечки и риски возгорания.

·Трубопроводы транспортировки высокочистых и специальных газов, обеспечивают безопасную изоляцию при аномальных температурах в технологических системах.

3.3.4 Приборостроение и лабораторная деятельность

·Защитные трубопроводы на входе оборудования для хроматографического анализа и детектирования газов, предотвращают воздействие высокотемпературных сред и перегорание датчиков.

·Лабораторные высоконапорные газовые контуры реакторов с пассивным предохранительным отсечением, подходят для взрывозащищённых и не требующих электрического управления систем безопасности.

3.3.5 Новая энергетика, судостроение и системы ОВКВ

·Трубопроводы для заправки водородом и охлаждающие контуры литиевых аккумуляторов, автоматически отключают охлаждающую среду при перегреве, обеспечивая безопасность оборудования для хранения энергии.

·Пассивное предохранительное отсечение для судовых гидравлических и топливных трубопроводов в условиях высокотемпературных машинных отделений, соответствует требованиям морской взрывозащиты.

·Трубопроводы теплоносителя систем ОВКВ, отключают циркуляцию при превышении температуры масла предельных значений, защищая теплообменное оборудование.
