4.1 Стандартное наименование
Полностью автоматическая установка дозирования химических реагентов, комплектное оборудование для дозирования в циркуляционной воде котлов. Альтернативные наименования: установка дозирования реагентов в питательную воду котлов, станция дозирования ингибитора накипи для циркуляционной воды, автоматическое дозирующее оборудование с дозирующими насосами для водоподготовки на салазках.
4.2 Общая конструкция и основные технические характеристики
4.2.1 Общая конструктивная форма

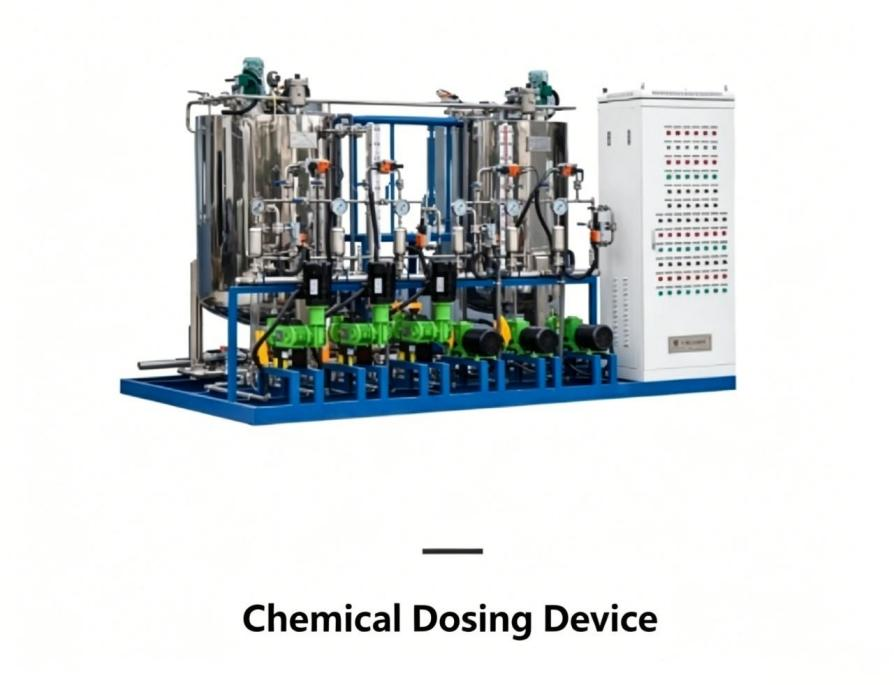

Конструкция выполнена в виде интегрированного основания на салазках. Химический бак, мешалка, дозирующий насос, группа трубопроводной арматуры, фильтр, предохранительный клапан и шкаф управления смонтированы на единой стальной раме. Оборудование поставляется как готовый модуль на салазках; на месте эксплуатации достаточно подключить линию подачи реагентов, технологические трубопроводы и электропитание.
4.2.2 Основные узлы и их назначение
4.2.2.1 Вертикальный антикоррозионный химический бак Предназначен для хранения аммиака, гидразина, фосфатов, ингибиторов накипи, коррозионных ингибиторов и других реагентов для водоподготовки.
4.2.2.2 Электрическая мешалка Перемешивает химические реагенты, предотвращает выпадение осадка и расслоение раствора, обеспечивает равномерную концентрацию жидкости.
4.2.2.3 Дозирующий насос Осуществляет точную дозированную подачу реагентов, производительность дозирования плавно регулируется.
4.2.2.4 Группа трубопроводной арматуры Включает запорные, обратные, предохранительные и игольчатые клапаны для переключения потока, сброса давления и изоляции оборудования при техническом обслуживании.
4.2.2.5 Y-образный фильтр Очищает реагенты от механических примесей, защищая дозирующий насос и последующие участки трубопроводов.
4.2.2.6 Датчик уровня жидкости Осуществляет непрерывный контроль уровня жидкости в баке, при понижении уровня срабатывает автоматическая сигнализация для своевременного пополнения реагентов.
4.2.2.7 Онлайн-прибор для измерения pH и электропроводности Собирает показатели качества технологической воды, служит основой для автоматического регулирования дозирования.
4.2.2.8 Автоматический шкаф управления на базе ПЛК Автоматически корректирует производительность дозирования по параметрам качества воды, поддерживает местное и дистанционное управление, а также взаимодействие с системой DCS.
4.2.3 Принцип работы
Химические реагенты хранятся в антикоррозионном баке и равномерно перемешиваются, после чего дозирующим насосом подаются в системы питательной воды, котловой воды и циркуляционной охлаждающей воды котлов. Онлайн-приборы отслеживают актуальные показатели качества воды, а ПЛК автоматически регулирует частоту и производительность дозирования. Это позволяет стабильно поддерживать требуемые значения pH, щелочности и содержания кислорода в воде, предотвращает образование накипи, коррозию трубопроводов и развитие микроорганизмов, обеспечивая полностью автоматическую работу установки без присутствия персонала.
4.3 Применение в нефтехимической и энергетической отрасли России
4.3.1 Теплоэлектростанции и тепловые пункты Дозирование аммиака и гидразина в питательную воду, фосфатов в котловую воду, а также ингибиторов накипи и биоцидов в циркуляционную воду. Оборудование широко используется при строительстве новых и модернизации действующих объектов.
4.3.2 Нефтехимические и газоперерабатывающие предприятия Дозирование реагентов для защиты от коррозии и предотвращения накипеобразования в системах циркуляционной и технологической воды, гарантирует бесперебойную работу технологических установок.
4.3.3 Коксохимическая и тонкая химическая промышленность Является обязательным оборудованием для регулирования качества технологической и циркуляционной воды на производствах синтеза аммиака и метанола.
4.3.4 Городское теплоснабжение и центральные системы кондиционирования Предназначено для защиты от коррозии и накипи сетей центрального теплоснабжения и систем циркуляционной воды крупных объектов в городах северной части России.
