5.1 Стандартное наименование
Автоматическая установка оксигенации питательной воды прямоточного котла, система оксигенации питательной воды сверхкритических энергоблоков. Альтернативные наименования: прецизионное оборудование для оксигенации питательной воды электростанций, установка оксигенации для пассивации пароводяного тракта прямоточных котлов, специализированная станция оксигенации для защиты от коррозии энергоблоков с высокими параметрами.
5.2 Общая конструкция и основные технические характеристики

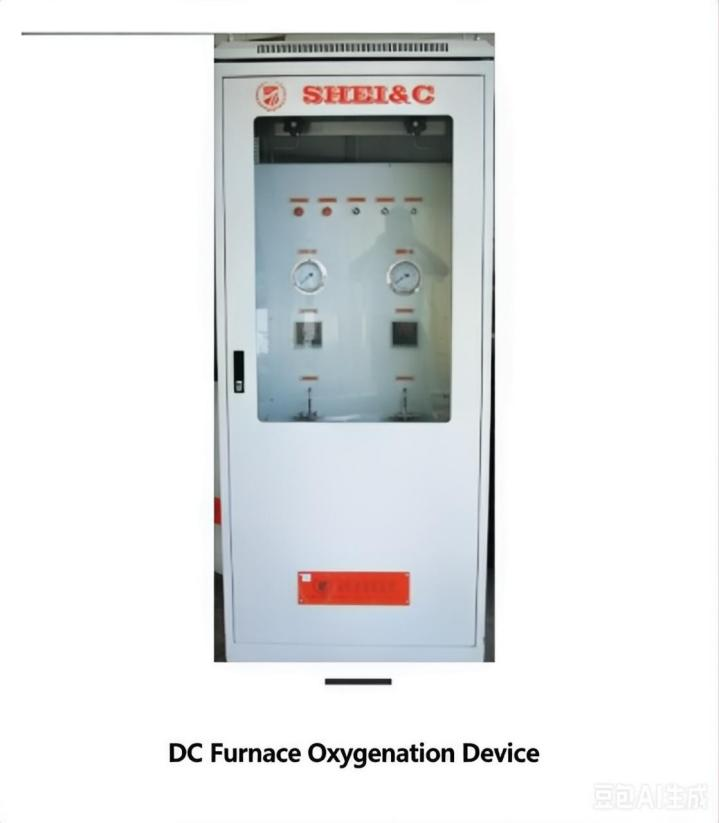

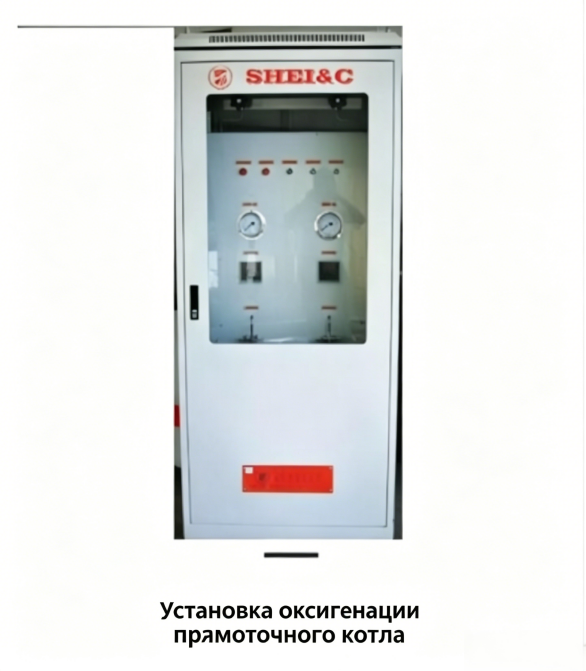

5.2.1 Общая конструктивная форма
Вертикальная интегрированная конструкция в виде шкафа. В герметичном шкафу компактно размещены блок понижения давления кислорода, система прецизионного регулирования расхода, группа стабилизирующих клапанов, узел фильтрации и очистки, системы онлайн-контроля и автоматического управления. Оборудование имеет высокую степень защиты, удобно для длительной непрерывной эксплуатации в химических цехах электростанций.
5.2.2 Основные узлы и их назначение
5.2.2.1 Узел понижения высокого давления Постепенно понижает давление кислорода из баллонов до рабочего давления.
5.2.2.2 Прецизионный фильтр и очиститель Удаляет примеси и влагу из кислорода, обеспечивает чистоту газовой среды.
5.2.2.3 Группа клапанов стабилизации и поддержания постоянного давления Стабилизирует давление подачи газа, исключает колебания расхода, влияющие на точность оксигенации.
5.2.2.4 Микрорегулирующий клапан и игольчатый клапан Осуществляют тонкую прецизионную регулировку расхода кислорода, обеспечивают сверхточное дозирование.
5.2.2.5 Прибор контроля расхода Отображает мгновенный и суммарный расход подаваемого кислорода в режиме реального времени.
5.2.2.6 Онлайн-прибор контроля пароводяной среды Отслеживает содержание растворенного кислорода и ионов железа в питательной воде, служит базой для автоматического регулирования.
5.2.2.7 Автоматическая система управления на базе ПЛК Автоматически корректирует объем подачи кислорода по показателям качества воды, реализует полностью автоматическое замкнутое управление.
5.2.2.8 Блок сигнализации и дистанционной передачи данных Осуществляет светозвуковую сигнализацию при отклонении давления или расхода от нормы, передаёт аварийные и рабочие сигналы в систему DCS.
5.2.3 Принцип работы
Промышленный кислород проходит стадии понижения высокого давления, очистки, фильтрации и стабилизации давления, после чего после прецизионной микрорегуляции подаётся в трубопровод питательной воды прямоточного котла. Оборудование точно поддерживает концентрацию растворенного кислорода в питательной воде, за счёт чего на внутренних поверхностях трубопроводов формируется плотная пассивирующая оксидная плёнка. Это подавляет ускоренную коррозию под действием потока и осаждение оксидов, снижает риск засорения диафрагм и нагревательных поверхностей котла, обеспечивает долгосрочную безопасную и экономичную эксплуатацию пароводяной системы с высокими параметрами.
5.3 Области применения
5.3.1 Сверхкритические и ультрасверхкритические пылеугольные прямоточные энергоблоки Является обязательным специализированным оборудованием для вновь строящихся крупных теплоэлектростанций и модернизации сверхкритических энергоблоков на территории России.
5.3.2 Крупные теплоэлектроцентрали с комбинированной выработкой тепла и электроэнергии (энергоблоки с высокими параметрами) Необходимое оборудование для тонкого химического контроля пароводяной среды на объектах городского теплоснабжения с прямоточными котлами высоких параметров.
5.3.3 Обычные острова атомных электростанций Используется для оксигенации питательной воды и защиты от коррозии тепловых систем обычных островов АЭС, предъявляются повышенные требования к надёжности оборудования.
5.3.4 Собственные электростанции крупных коксохимических предприятий (энергоблоки с высокими параметрами) Основное оборудование для защиты от коррозии и энергосбережения на крупных собственных электростанциях, входящих в состав коксохимических комплексов.
